[santilo76]

для чего ручки внизу, для траспортировки?

[draxxus]

для чего ручки внизу, для траспортировки?

сдается мне- для отжиманий

[sazab]

Спасибо!
Вот такое еще нашел, правда без размеров

Таких вариантов в инете полно.Вы спрашивали про установку на улице.Соотвецтвенно под бетониравание в землю.Иначе неустойчиво и сопрут.Подлакотные и подспинные подушки изнечтожутся.Из моего опыта подтягиваться между брусьев крайне не удобно.Малоли что вам захочется на турнике исполнить.А ручки снизу я думаю для отжиманий(не удобно).

К моему чертежу надо ещё добавить перекладину снизу.Удобнее забираться и слезать будет.

[draxxus]

на стадии такзять проектирования, получается такой "универсал", ногами сильно не пинать за качество чертежа и за рабочие размеры в пейнте, ваялось в bcad, коим я практицки не владею и нихрена не разобрался как чертеж с размерами перенести в джипег... конструкция разборная, соединения в верхней части 2 трубы Ду 25, снизу швеллер 8. Имею вопросы -нужно ли усиливать вертикальные стойки дополнительными упорами?

 sram1.bmp    1,37Мб   1028 Количество загрузок

[draxxus]

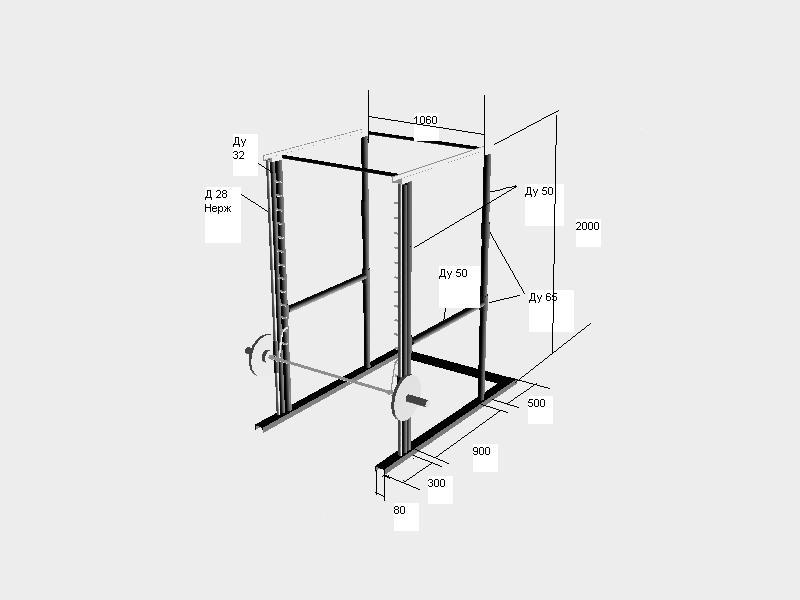

картинко с размерами

Миниатюры

•

Сообщение изменено: draxxus (14 июня 2012 - 10:27)

[sazab]

draxxus,Если конструкция разборная,то всё будет болтаться.Яб всё сварил.1060мм между стойками маловато.Себе сделал стойки 1040мм.Очень не удобно.Хочется пошире взяться,а незя.Иногда об крюк рукой удоряюсь.И в приседе хочется пошире ухватиться.

[Silovichok]

Вопрос, никто не делал сам гриф для гудмонингов?? И может кто подскажет где найти материал для обтяжки горизонтальной скамьи, а то на старом дермантине скользит спина.

Сообщение изменено: silovichok (14 июня 2012 - 09:58)

[draxxus]

draxxus,Если конструкция разборная,то всё будет болтаться.Яб всё сварил.1060мм между стойками маловато.Себе сделал стойки 1040мм.Очень не удобно.Хочется пошире взяться,а незя.Иногда об крюк рукой удоряюсь.И в приседе хочется пошире ухватиться.

Мы не можем в зале сварные работы делать (( сварного с газовым постом нет, а электросварку автоматы защиты не примут- "советская качалка" в подвале хрущевки. А насчет 106 , у меня есть запас 14 см, , можно сделать .... 112, с обеих от "страховочных труб" остается по 4 см..

[dim73]

Мы не можем в зале сварные работы делать (( сварного с газовым постом нет, а электросварку автоматы защиты не примут- "советская качалка" в подвале хрущевки.

Инверторный апарат подходит к бытовой проводке.

[draxxus]

Инверторный апарат подходит к бытовой проводке.

5-амперная защита стоит, а у инвертора, как я понял, 10 А - min. Думаю - таки найдем с газосваркой человечка, ай бюджет не хочется превышать- дополнительно 8 стыков, а придется...

[sazab]

draxxus,5ампер обалдеть.Этож даже чайник не включишь.Ваще если двойкой на 60амперах то не вышибет.Дохрена швов положить придётся.
Газовой сваркой сварщик хороший должен быть.Обязательно с зазором.Провар должен быть(корень шва заварить)Газовая сварка считается менее прочной.
Хороший вариант найти сварщика с генератором.Таких на самом деле много.Или взять на прокат генератор.На просторах инета находил сварщиков,которые со всем оборудованием могут хоть в чисто поле приехать за 3000р за 8часов работы.

[draxxus]

Судя по швам на тренажерах в залах, а абсолютно все - самоделки из -х, ну может самые молодые- из начала 90-х, большую часть варили газом и ничего стоят ))) А проблему с монтажом на месте- решим, есличо генератор я и в аренду возьму...

[Александр77]

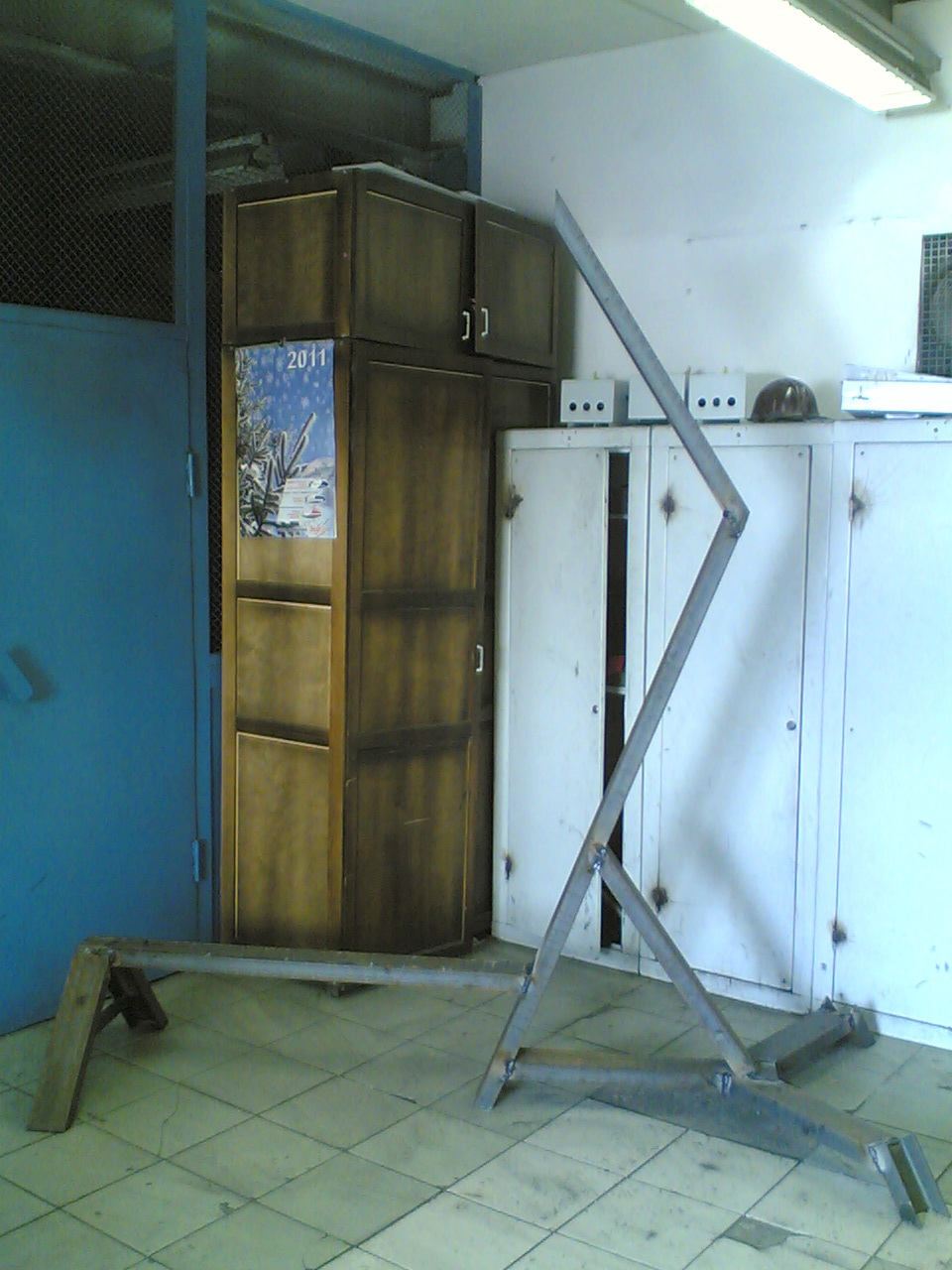

сегодня начал изготовление вот такого вот аппарата

Миниатюры

•

[RONIN]

сегодня начал изготовление вот такого вот аппарата

Швеллер или труба?Сечение?

[Александр77]

швеллер 100мм

[max77]

енто что будет

[draxxus]

Видится мне- блочный тренажер для тяг

[Александр77]

да, блок для верхней и нижней тяги

[RONIN]

И как сваренная конструкция не качается.Жеская?

[Александр77]

да вроде бы ))), нужны испытания с навеской, а так стоит мертво

[max77]

онв ся из швелера???
пипец!!! сколько она весит ???!!

[Александр77]

да какая разница сколько она весит ))), стоять будет в одном месте,не таскать же его на себе ))), а так примерно метров 5 швеллера 100мм ушло, можно посчитать

[draxxus]

sazab только дошло, что из моего описания был сделан вывод о разборности всей конструкции, нет-стойки собираются вне зала- сварка, а в зале они должны были соединяться 3-мя элементами- 2 поперечные трубы для верхушки и швеллер внизу, к ним пластины с торцов с отверстиями и через продольные швеллеры . стягиваем 2 мя болтами каждую точку- это был первый вариант, но теперь есть решение и эти детали на сварку

Сообщение изменено: draxxus (17 июня 2012 - 10:38)

[sazab]

draxxus,Не я понял,что 3-мя элементами.Просто высота большая.А высота это рычаг.Если постоянно класть,бросать штангу скажем по 200кг,то от вебрации и из-за рычага всё быстро разболтается,как не затягивай.

[draxxus]

sazab ну и чудно , и спасибо за совет. В четверг должны начать сборку

[RONIN]

да какая разница сколько она весит ))), стоять будет в одном месте,не таскать же его на себе ))), а так примерно метров 5 швеллера 100мм ушло, можно посчитать

Ну очень по божески)))

[max77]

ждк с нетерпением постройки тренажера . хочется на результат глянуть

Сообщение изменено: max77 (18 июня 2012 - 10:56)

[RONIN]

ждк с нетерпением постройки тренажера . хочется на результат глянуть

Мне тоже)))

[Александр77]

дело за токарем, нужно три ролика выточить и тренажер моно собирать

[santilo76]

купил профильную трубу, квадрат 40х40, стенка 2мм, 6м = 400 руб, это дорого или нет? поделитесь расценками.
