[max77]

я пока мажусь говорю что перекурть надо но скорее всего придется делать

[Апостол]

max77 молодчина...! руки откуда надо у тебя... тренажёр отличный получился

[max77]

Апостол
спасибо за комплимент

яж рычаги на подшипники поставил два на каждый рычаг
мягонько

[RONIN]

RONIN
пацаны в зале начали деньги собирать на металл
хотят жимовой хаммер в наклоне \
типа такого :

Там советую ручки биоприкидкой выставлять)

[max77]

RONIN
это как

[RONIN]

Все собираешь рычаги ставишь в оси .И потом ручки выставляешь в удобное для рук положение.

[Апостол]

Все собираешь рычаги ставишь в оси .И потом ручки выставляешь в удобное для рук положение.

а можно их вообще регулируемыми сделать... универсальными так сказать

[RONIN]

а можно их вообще регулируемыми сделать... универсальными так сказать

Это сильно усложнит конструкцию)

[Rusya_]

max77
Молодец!!! если сможешь, выложи размеры , я такой же сфарганю! )

[max77]

Апостол
там сидуха подвижной делается за счет нее и универсальность
кажется как то так

[max77]

Rusya_
дружище не размеров нет ничего
ну если ооочень надо померю выложу

[Rusya_]

max77
Если не трудно!!! Хотя бы примерно!

[max77]

Rusya_
сегодня возьму рулетку в зал схематчно накидаю от руки отсканирую изавтра скину .
ок?

[max77]

Rusya_
звняй вчера в зал не дошел
свалился после работы чтото совсем сил небыло спал с 19.00 до 8 утра
сегодня пойду все смеряю

[max77]

вечера начал чертить такое гавно получается
чертежник из меня никакой
решил так сфоткаю в разных ракурсах распечатаю укажу размеры отсканирую и отправлю
а сегодня вечером еду на море на неделю

[RONIN]

"вечера начал чертить такое гавно получается
чертежник из меня никакой
решил так сфоткаю в разных ракурсах распечатаю укажу размеры отсканирую и отправлю
а сегодня вечером еду на море на неделю"(с)


Этот тренажер реально трудно вычертить...Почти нет прямых углов,что б зацепиться...

[max77]

приехал сегодня наверное в зал пойду вечерком

[max77]

Rusya_

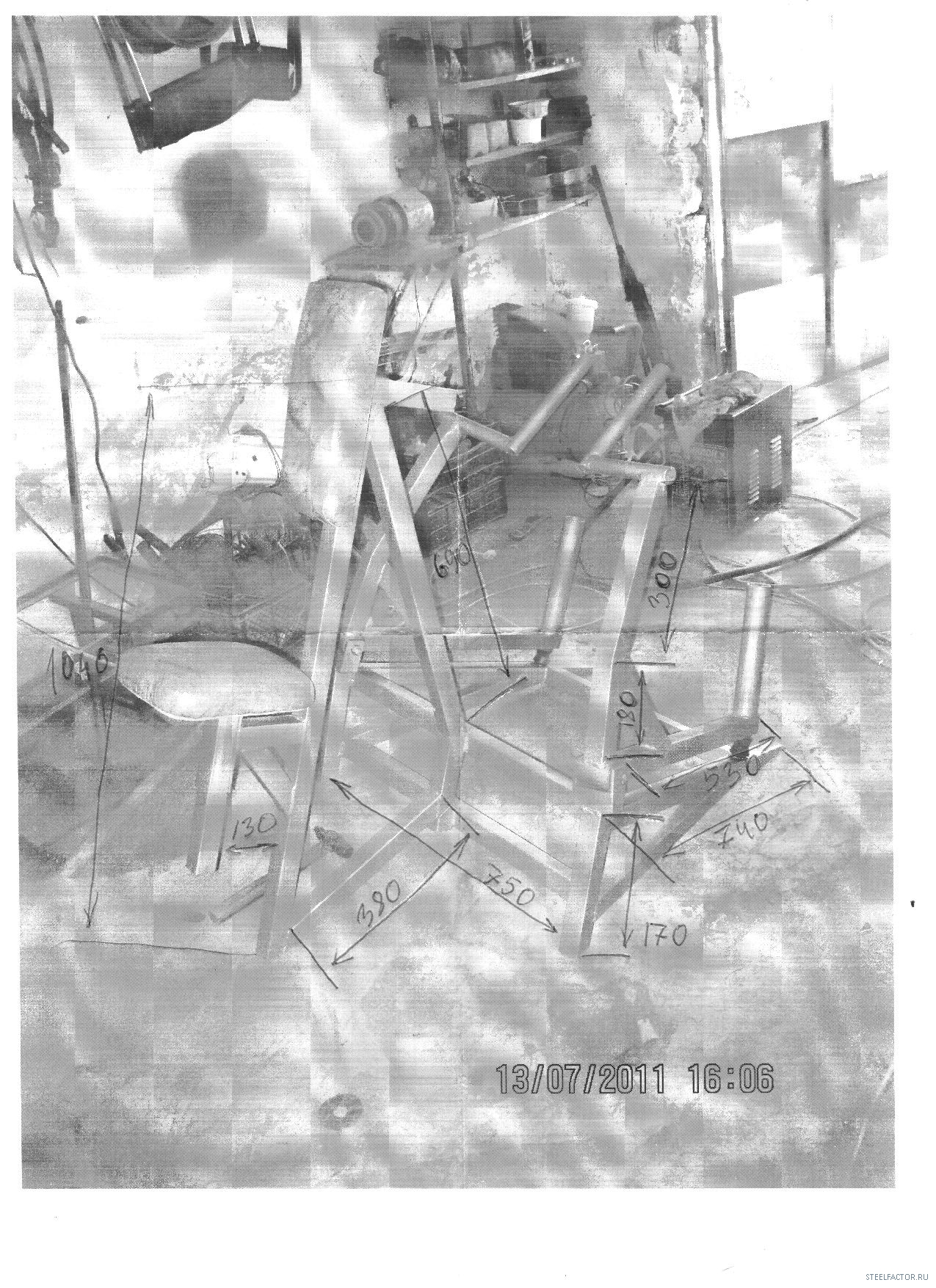

ну вот смотри что получилось
не очень ну все видно

Миниатюры

•
•

[Rusya_]

max77
Спасибо!!!

[max77]

Rusya_
пользуйся

видно всее?
что не понятно спрашивай

[Rusya_]

max77
Все видно! Единственное что- никогда не делал вращательный механизм... Там подшипник стоит?

[RONIN]

Да стоит.Надо в трубе сделать проточку по него и все)

[max77]

Rusya_

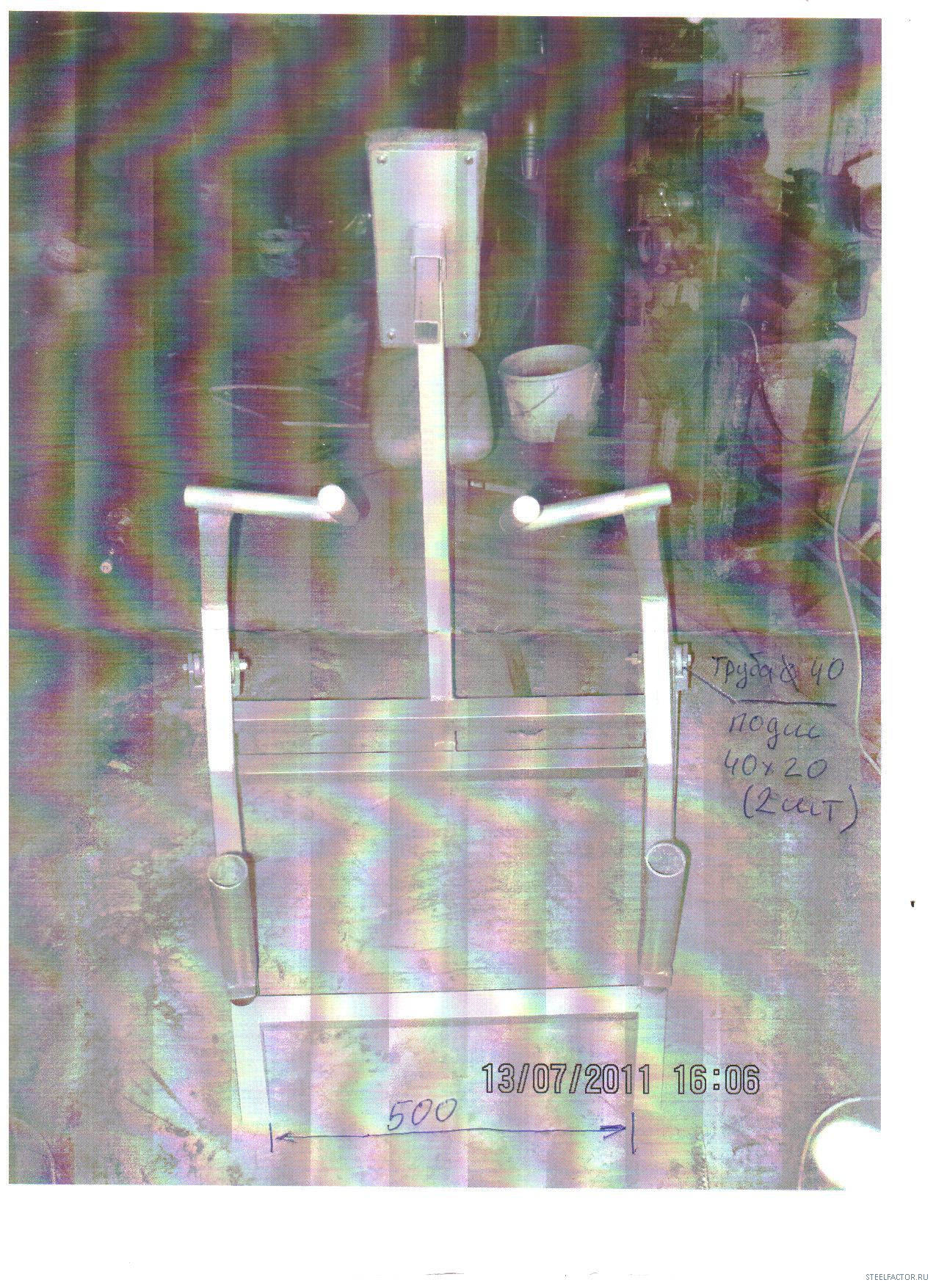

там на второй фотке деаметр трубфы напсан и подшпник кажется 20*40 20 вн деаметр 40 наружний
в трубу водопроводную деам 40 входит
чуток точитьнадо в станке . если нет возможност можно трубу нагреть и забить подшибник туда
там их два подшибника с обоих сторон. чем шире разнесены те жестче конструкция

[RONIN]

помоему если подшипник 203-й...то внутренний 17мм

[Апостол]

я вообще в шарнирах у которых малый угол кручения использую трубы (пруты) такого диаметра шобы они вставлялись в друг друга с минимальным зазором+ смазка, шарнир готоф...)

[RONIN]

я вообще в шарнирах у которых малый угол кручения использую трубы (пруты) такого диаметра шобы они вставлялись в друг друга с минимальным зазором+ смазка, шарнир готоф...)

вариант причем вполне рабочий и более надежный

[max77]

Апостол
просто у меня дома станок такарный "школьник "
а подшипник всеаки ААЙС

[Апостол]

max77 я сам о станке мечтаю давно, но на работе он не требуется почти... а изготовлением тренажёров на продажу перестал заниматься, низкая рентабельность)... если найду б/у подешевле, всёж куплю
всёж куплю

[max77]

Апостол
я лет пять назад станок за 10000 руб покупал

[RONIN]

Нормальная цена)))
