3473 ответов в этой теме

[Rund]

Апостол

швеллер?

[Апостол]

ДА!))

[Александр77]

Апостол
да никогда не пользовался такими замками, потому и спрашивал, у самого сейчас в ходу гантели с резьбой на пальцах,
на тягу верхнего блока делал направляющие(труба в трубе)конструкция рамы такая же.

Сообщение изменено: Александр77 (16 ноября 2010 - 03:41)

[dim73]

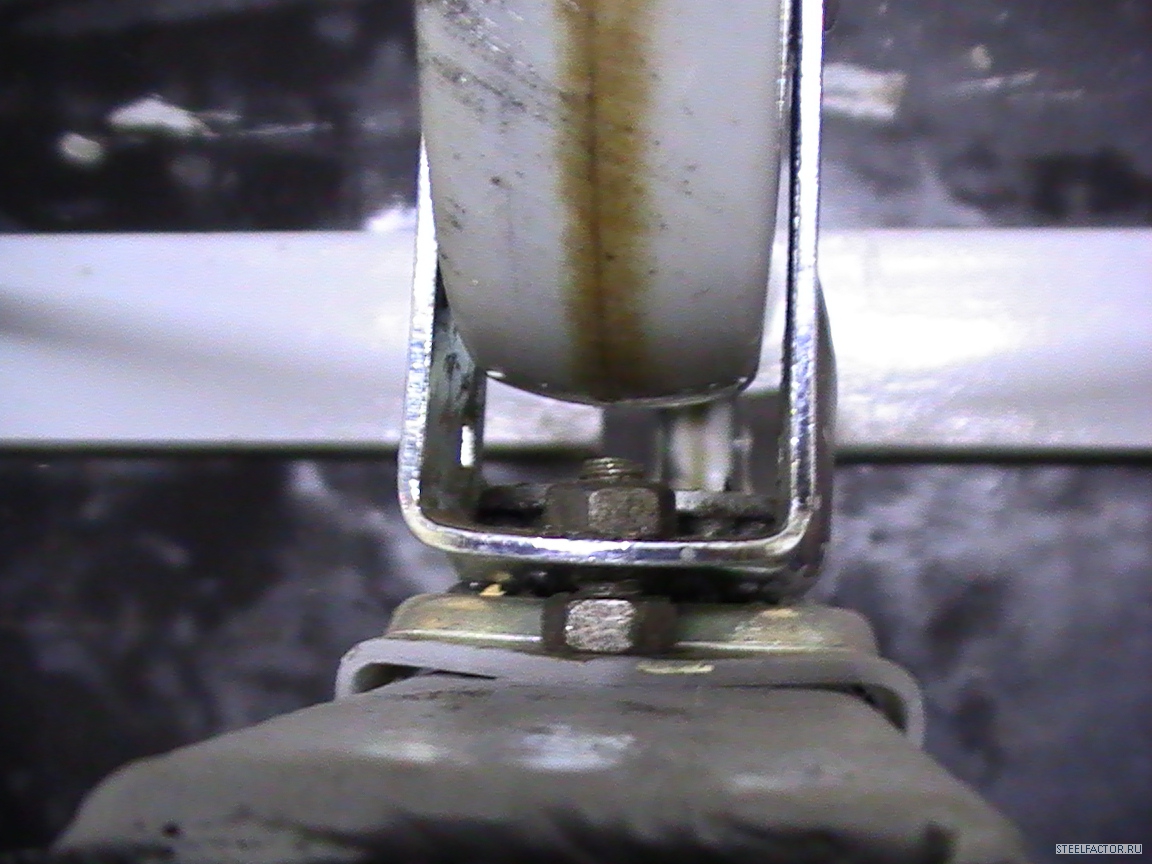

а колеса стопорил как то или нет? (что бы не вращались вокруг кронштейна)

Застопорил,засверлившись в подвижную часть.

Миниатюры

•

[Зареслав]

dim73
а можно посмотреть что там тянется, верхнюю часть тренажера

[dim73]

а можно посмотреть что там тянется, верхнюю часть тренажера

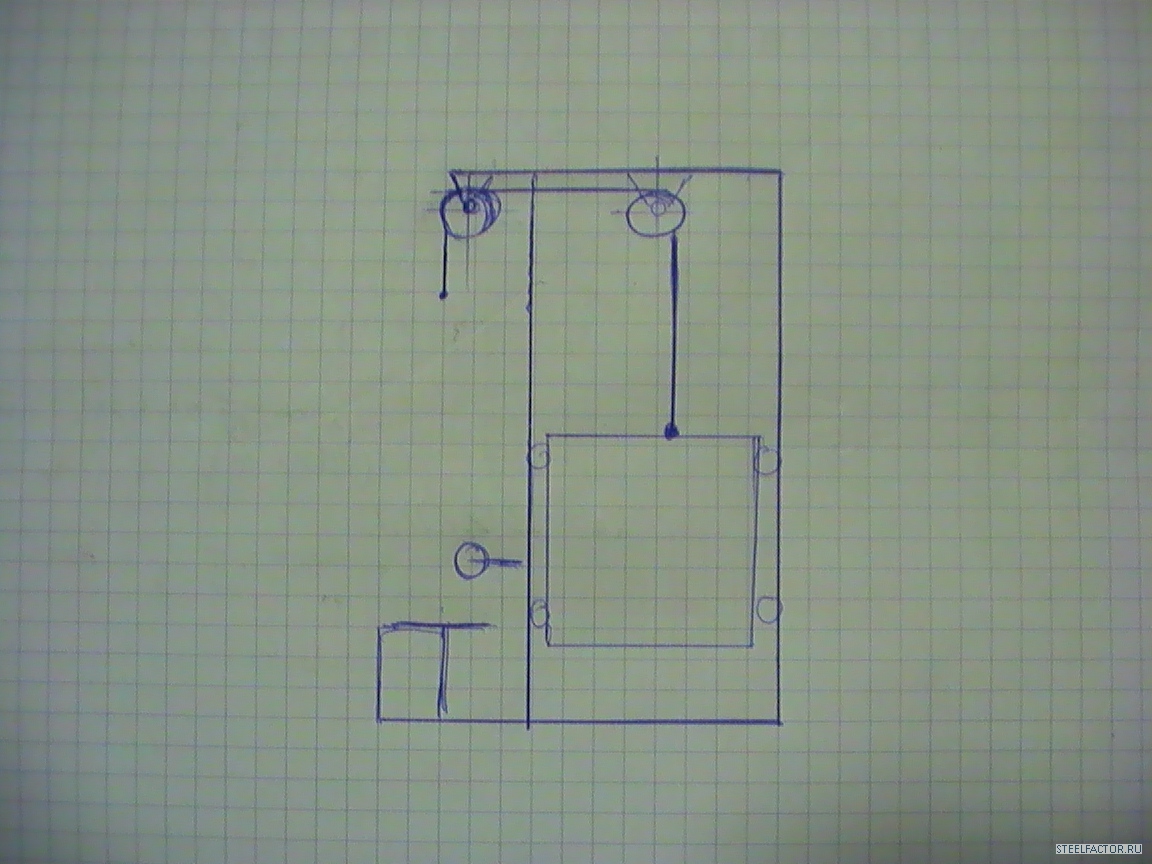

Зареслав Самый простой верхний блок

Миниатюры

•

[instlex]

а нам недавно изготовили машинку для смотки бинтов по чертежам и фоткам, найденным мною в инете. Сделали так, что не отличишь от заводских. А делали на зоне умельцы.
А заказал у токаря на заводе по ремонту тепловозов через своего знакомого - так принес он мне кучу металла с "насранной" сваркой. Внешний вид конечно не важен, но она не работает.
В очередной раз убедился в качестве нашего машиностроения

[Rund]

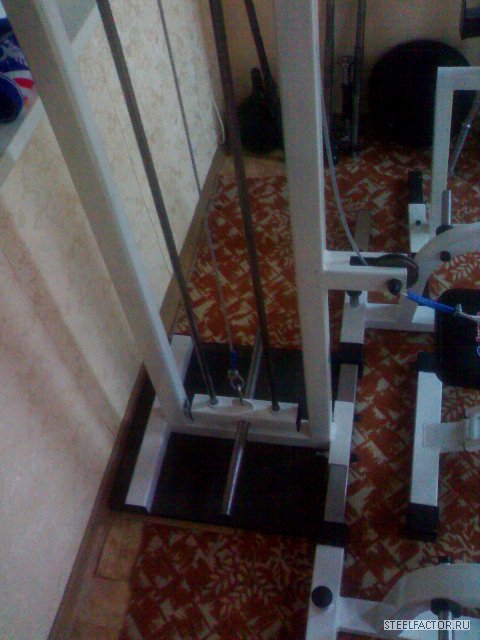

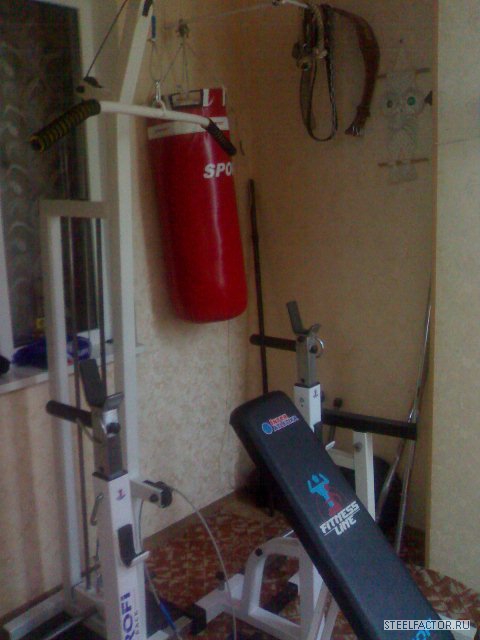

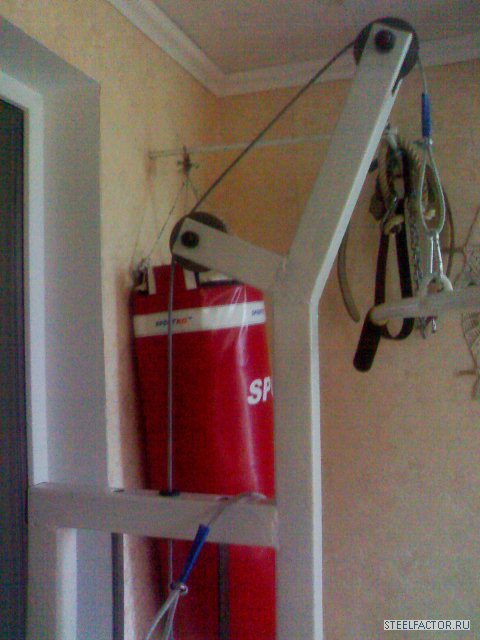

Ну наконец я доделал мачту для тяги)))оцените

Миниатюры

•
•
•
•

[RONIN]

Прикольно,а чего пакет не поставил перпендекулярно мачте?Компактнее конструкция была б.

[Rund]

RONIN
Так больше нравится)

[Апостол]

Rund очень классно получилось!

[RONIN]

Так больше нравится)

Хозяин-барин

[Апостол]

RONIN походу ему так проще было сделать

[Rund]

Я за основу взял такой вариант))все другие я продумал,мне не понравилось

[Александр77]

Rund
славно получилось, а при работе не заваливается вперед

[Апостол]

Александр77 так она у него к стойкам закреплена, на фото видно

[Александр77]

фотки не разворачивал потому и не увидел

[RONIN]

RONIN походу ему так проще было сделать

Согласен,так технологичнее.

[Rund]

чуть-чуть наклоняется вперёд,бо в стойках Интер атлетики (чтобы соед. балка плотно прилегала) вставленна резина или пластик...)))а резина материал мягкий...вот и ходит)На днях кронштейном прикреплю к стене)

[Nesnakomez]

Rund
а блинчики как навешивать? они же не влезут по высоте. Стартовый профиль сильно низко по центру оси до пола. Или это еще не окончательный вид?

[Rund]

Nesnakomez

окончательный вариант......делал под блины 5-7 кг...идеально...
от стартового профа поднят стек на 12 см.....а диаметр блина 5 кг составляет 21 см)
Всё чётко

в случае если возникнет необходимость загружать 20-ткани,то на направляющие поставлю трубы(как в заводском варианте) и тем самым увиличу высоту начальной точки

[Rund]

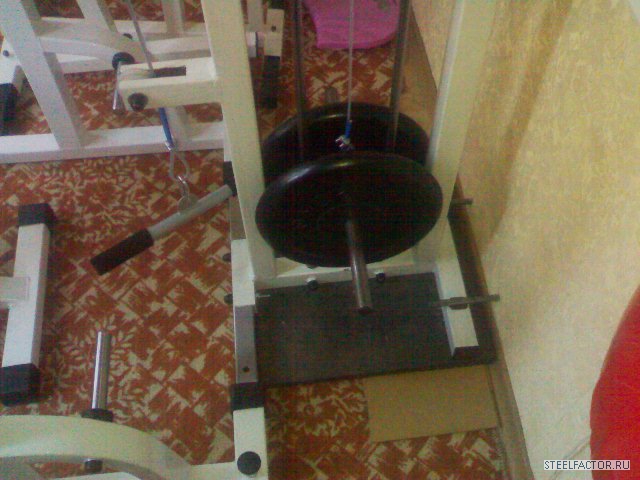

Поменял шкивы..теперь тренажер бесшумный)

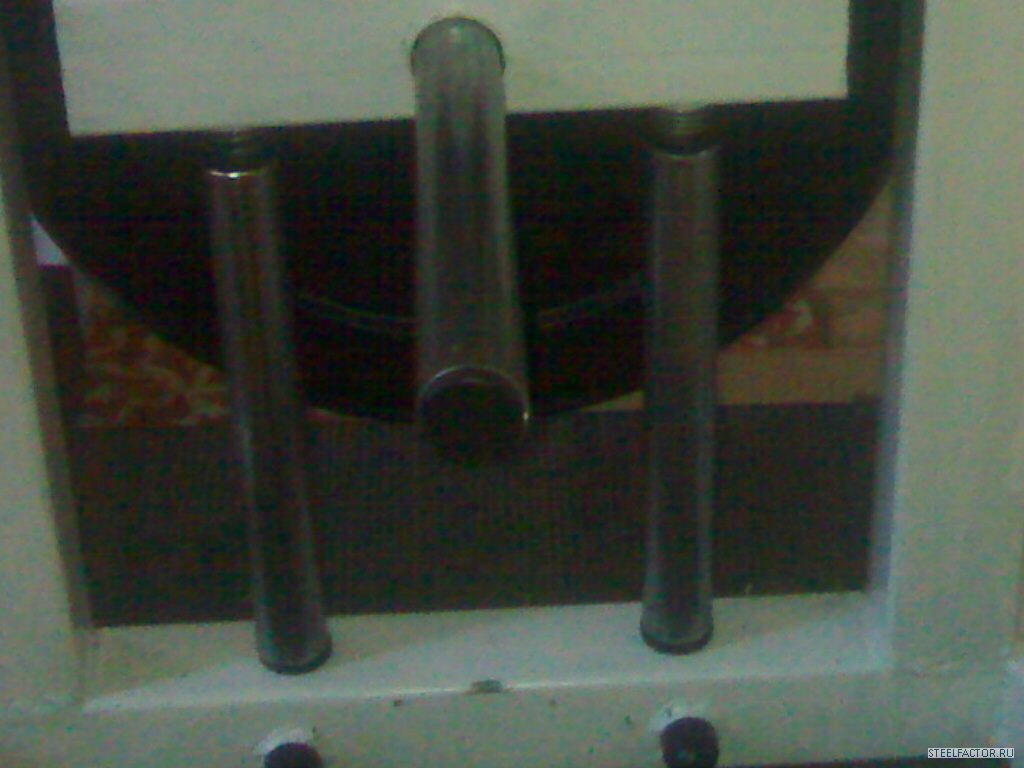

Увеличил начальную точку+поставил пружины для амортизации

Миниатюры

•
•
•

[Nesnakomez]

Увеличил начальную точку+поставил пружины для амортизации

Вот. Совсем другое дело !

[Aleksandr777]

Rund
Крутяк

[Викинг33]

Rund отлично получилось у тебя!Продолжай в том же духе.

[777ron]

ДА у меня в качалке ваще всё самопал сплошной!!! Я уже месяц 3 наблюдаю как наша качалка строиться на моих глазах,...и знаете- чему то я научился

[Апостол]

777ron наблюдательности?)

[Rund]

Апостол

[Athlete]

Rund
Привет! Расскажи пожалуйста, как у тебя сделаны направляющие и как по ним движется вес? Буквально завтра собрался ехать покупать домой тренажер со стеком, но увидев твой супер-самопал реально задумался))

[Rund]

Athlete

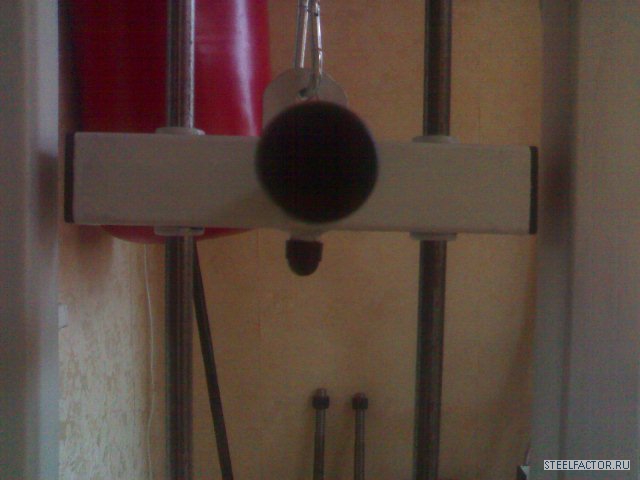

Направляющие-стальной круг 16мм по нему ходит проф 50*50*2,чтобы избежать скрежета металла и люфта в отвесртия,с 2-х сторон, вставленны гаглушки для труб,в которых я срезал шляпки))

Всё очень просто))за день можно собрать всю конструкцию....размеры можно ставить любые..главное чтобы верхний шкив был на высоте 2-2,10 м(смотря какой рост)

Себестоемость тренажера около 700 грн или 2800 рублей(с учётом работы сварщика и токаря)
