15 голосов
Завсегдатай
свари из уголка 95 или 100, отрежь болгаркой по размеру, так можно очень точно подогнать направляющие, почти без люфта. Проблемы надо решать, а не придумывать)Ну если сварить из уголка 90х90, то внутренние размеры будут меньше, чем 80х80 т.к. стенки толще и труба не войдёт.
Андрей правильно сказал, не нужена 80я труба для рамы, у меня вообще 50я)), о так 60-70 за глаза. утяжелить раму можно приварив насадки и навесив на них блины
ipf
Никола2312, несколько страниц назад. я свою раму подробно описывал. там и видео есть. и размеры. рама у меня 50х50х2 . жали на ней 340, приседали 380. изготовлена больше 10 лет назад. так что не бзди.
п.с. зафиксирована она по периметру монтажной пеной к потолку.без анкеров.
ipf
так можно очень точно подогнать направляющие, почти без люфта.
Мих, люфты нужны при такой конструкции и длине кареток ограничителей, иначе будет сильно закусывать при смене высоты. я ужо с этим сталкивался.
Завсегдатай
конечно нужны, каретка должна свободно ходить, я имел ввиду что бы убрать излишне большой зазор.Мих, люфты нужны при такой конструкции и длине кареток ограничителей, иначе будет сильно закусывать при смене высоты. я ужо с этим сталкивался.
Новичок
свари из уголка 95 или 100, отрежь болгаркой по размеру, так можно очень точно подогнать направляющие, почти без люфта. Проблемы надо решать, а не придумывать)
Андрей правильно сказал, не нужена 80я труба для рамы, у меня вообще 50я)), о так 60-70 за глаза. утяжелить раму можно приварив насадки и навесив на них блины
95-го уголка у нас так же нет, а у уголка на 100 толщина стенки минимальная аж 7 мм., и это по моему очень много...Вот у уголка 90х90 минимальная толщина стенки 6 мм, вот уграть бы эти 2 ненужных миллиметра...а вот как это сделать даже и не знаю...
Никола2312, несколько страниц назад. я свою раму подробно описывал. там и видео есть. и размеры. рама у меня 50х50х2 . жали на ней 340, приседали 380. изготовлена больше 10 лет назад. так что не бзди.
п.с. зафиксирована она по периметру монтажной пеной к потолку.без анкеров.
Ну да, так то и труба 50х50х3 есть и 60х60х4 т.е. будет как на фото, но всётаки не хочется ничего придумывать для фиксации, а сделать как она есть...
ipf
не хочется ничего придумывать для фиксации, а сделать как она есть...
утяжели низа тогда. найди на свалке чермета или у дорожников люки старые от канашки, прикрепи к ним стойки. хочешь привари, хочешь прикрути. у нас в старом зале таким образом стойки были сделаны, чтобы они не прыгали. тока сначала там диски на 25 кг старые были. я их открутил для штанги и вместо них люки поставил. усики у люков только срезал болгаркой и 4 отверстия просверлил под болты. у стоек пятка с соответствующими отверстиями. или что-то в этом роде. дешевле выдет. ну а уж если прям такую же 80х80 тебе надо, то при отсутствии уголка свари из 4-х полос нужной ширины. листовой металл есть наверное у вас. 3-4-ки за глаза хватит. не хочешь лишних швов согни на гибочном станке в угол или с помощью автогена в размер.
Сообщение изменено: malandr (15 сентября 2015 - 09:26)
Новичок
утяжели низа тогда. найди на свалке чермета или у дорожников люки старые от канашки, прикрепи к ним стойки. хочешь привари, хочешь прикрути. у нас в старом зале таким образом стойки были сделаны, чтобы они не прыгали. тока сначала там диски на 25 кг старые были. я их открутил для штанги и вместо них люки поставил. усики у люков только срезал болгаркой и 4 отверстия просверлил под болты. у стоек пятка с соответствующими отверстиями. или что-то в этом роде. дешевле выдет. ну а уж если прям такую же 80х80 тебе надо, то при отсутствии уголка свари из 4-х полос нужной ширины. листовой металл есть наверное у вас. 3-4-ки за глаза хватит. не хочешь лишних швов согни на гибочном станке в угол или с помощью автогена в размер.
на листогибочном станке как согнуть понимаю, а как с помощью автогена? Объясните пожалуйста. Спасибо!
ipf
на листогибочном станке как согнуть понимаю, а как с помощью автогена? Объясните пожалуйста. Спасибо!
очень легко . размечаешь, зажимаешь в тиски, греешь нужное место до красна автогеном и гнёшь постукивая молотком или можно прямо так согнуть без молотка. любой сварной тебе согнёт.
В листе сделать пазы болгаркой и сгибать,
чуть перережешь и может лопнуть . зачем варить изнутри если можно снаружи и зачистить болгаркой место сварки. у меня кстати на одной раме один угол вообще не приварен (пришлось разрезать шов ибо закусывало) и всё нормально работает. уголок 63-й сварен в квадрат высотой 10см, его таким весом не согнёшь никогда. был изначально 15 см (тоже всё хотел с запасом, тока нах оно надо) пришлось отрезать прямо на стойках готовых в процессе эксплуатации, т.к. двгать ограничители было мУка одна, закусывало сразу.
п.с. стоимость у тебя стоек в 3 раза увеличивается. пипец
Сообщение изменено: malandr (15 сентября 2015 - 07:09)
Новичок
очень легко . размечаешь, зажимаешь в тиски, греешь нужное место до красна автогеном и гнёшь постукивая молотком или можно прямо так согнуть без молотка. любой сварной тебе согнёт.
чуть перережешь и может лопнуть . зачем варить изнутри если можно снаружи и зачистить болгаркой место сварки. у меня кстати на одной раме один угол вообще не приварен (пришлось разрезать шов ибо закусывало) и всё нормально работает. уголок 63-й сварен в квадрат высотой 10см, его таким весом не согнёшь никогда. был изначально 15 см (тоже всё хотел с запасом, тока нах оно надо) пришлось отрезать прямо на стойках готовых в процессе эксплуатации, т.к. двгать ограничители было мУка одна, закусывало сразу.
п.с. стоимость у тебя стоек в 3 раза увеличивается. пипец
подумать надо, чтоб болгарку на определённой высоте закрепить и при этом чтоб она ездила вперёд-назад, тогда и глубину реза можно отрегулировать, чтоб ничего не лопнуло. Ну а стоймость, может и увеличится, но точно не в 3 раза т.к. всё стараюсь сам делать, да и сварщик знакомый и много вроде не берёт, так что прорвёмся))) По крайней мере перед рамой хочу сначала сварочный стол сделать (ибо задолбались вместе со сварщиком углы выставлять, которые на ровной поверхности легко выставить можно) и гиперэкстензер т.к. спину восстанавливать надо (грыжу нашли((()
ipf
подумать надо, чтоб болгарку на определённой высоте закрепить и при этом чтоб она ездила вперёд-назад, тогда и глубину реза можно отрегулировать, чтоб ничего не лопнуло.
тока учти, что диск тоже стирается.)) какой смысл чего-то выдумывать, если всё давно придумано. найди где есть газовый пост и тебе нагнут уголков как надо за полчаса.
Ну а стоймость, может и увеличится, но точно не в 3 раза
погонный метр 50х50х2.5 весит 3.4 кг 80х80х4 весит 9.9 кг.
Сообщение изменено: malandr (16 сентября 2015 - 08:12)
Завсегдатай
мля я куею с человека уже))... любит походу все усложнить, я спокойно вручную регулирую глубину реза, болгарку естественно удобнее брать со 125м кругом, а не 270м))подумать надо, чтоб болгарку на определённой высоте закрепить и при этом чтоб она ездила вперёд-назад, тогда и глубину реза можно отрегулировать, чтоб ничего не лопнуло.
эта пиздец какой то, заради одной рамы и гиперов делать сварочный стол, трубогибочный уголок и лабораторию по проверке качества швов))) ну а кули, шатл же строим!По крайней мере перед рамой хочу сначала сварочный стол сделать (ибо задолбались вместе со сварщиком углы выставлять, которые на ровной поверхности легко выставить можно)
вот это принципиальный подход к делу, а я до сих пор все на коленке варю((
ipf
мля я куею с человека уже))... любит походу все усложнить, я спокойно вручную регулирую глубину реза, болгарку естественно удобнее брать со 125м кругом, а не 270м))
ни куя у тя круги.))
Новичок
мля я куею с человека уже))... любит походу все усложнить, я спокойно вручную регулирую глубину реза, болгарку естественно удобнее брать со 125м кругом, а не 270м))
эта пиздец какой то, заради одной рамы и гиперов делать сварочный стол, трубогибочный уголок и лабораторию по проверке качества швов))) ну а кули, шатл же строим!
сварочный же стол не только для рамы и гиперов...да просто калитку или ворота ровно сварить...в общем в хозяйстве пригодится) Ну а вообще точность люблю, сварщик от меня вообще бесится, ибо на эти все подгонки времени уйма уходит....
Новичок
Здорова, мужики) Дело значит такое: возникла мысль сделать олимпийский гриф, а вернее заказать его где-нибудь в токарной мастерской из стали 50ХФА (из такой, если я не ошибаюсь, в СССР делали). И возник у меня вопрос: стоит ли вообще заморачиваться? будет ли это дешевле, чем покупка того же от МБ Барбелл? И кстати, юзает кто-нибудь гриф от МБ Барбелл тот который с максимально допустимой нагрузкой 180кг? Какие впечатления? Держит ли он больше допустимого веса?
.
Физкультурник
Здорова, мужики) Дело значит такое: возникла мысль сделать олимпийский гриф, а вернее заказать его где-нибудь в токарной мастерской из стали 50ХФА (из такой, если я не ошибаюсь, в СССР делали). И возник у меня вопрос: стоит ли вообще заморачиваться? будет ли это дешевле, чем покупка того же от МБ Барбелл? И кстати, юзает кто-нибудь гриф от МБ Барбелл тот который с максимально допустимой нагрузкой 180кг? Какие впечатления? Держит ли он больше допустимого веса?
.
Если есть сталь такая,пробуй.Но совет.Делай диаметр грифа 30мм.
Новичок

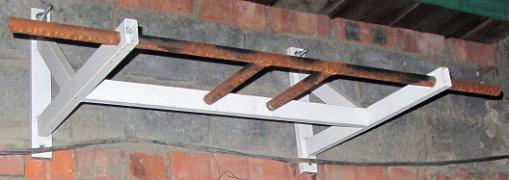

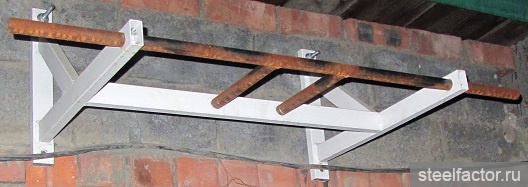

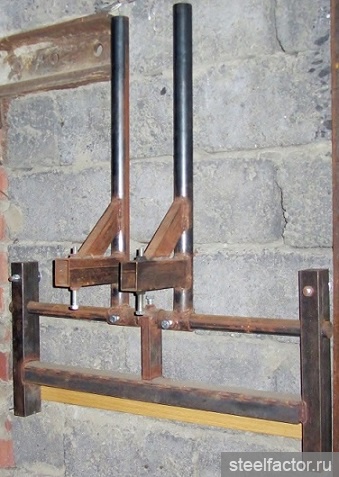

Как и обещал, отправляю фото своих брусьев, турника и грип-машины)))
в какой программе чертишь?
был ли реализована данная стойка в жизнь и есть ли чертежи?
Сообщение изменено: Владислав_Гайдук (06 октября 2015 - 08:50)
Новичок
в какой программе чертишь?
был ли реализована данная стойка в жизнь и есть ли чертежи?
У меня всё намного проще: ищу фотку нужного тренажёра подходящего по функциональности, ну и размеры (длина, ширина, высота) заводских тренажёров и при необходимости их изменяю. А так фотку распечатал, написал сколько чего по длине должно быть, далее на за железом и в гараж мастерить следующий шедевр)))Пока что после грип-машины у меня нет какого то морального настроя что ли т.к. столько нервов и матюков ушло на изготовление грип-машины, а точнее на подгонку направляющих)))так что силовая рама, это следующий шедевр, но чуть позже)))
Новичок
Здорова, мужики) Дело значит такое: возникла мысль сделать олимпийский гриф, а вернее заказать его где-нибудь в токарной мастерской из стали 50ХФА (из такой, если я не ошибаюсь, в СССР делали). И возник у меня вопрос: стоит ли вообще заморачиваться? будет ли это дешевле, чем покупка того же от МБ Барбелл? И кстати, юзает кто-нибудь гриф от МБ Барбелл тот который с максимально допустимой нагрузкой 180кг? Какие впечатления? Держит ли он больше допустимого веса?
.
Вот думается, здесь как раз не тот случай, где самопал подойдет. Ты же не просто палку под блины с посадочным диаметром 31мм хочешь, а "олимпийский гриф", а там и гильзы и подшипники надо, да и металл, прямо скажем, не ходовой, плюс делать будешь не сам или у знакомых, а в каком-то цехе.
В общем, по любому, выйдет дороже, и вовсе не обязательно лучше.
Периодически олимпийские грифы (не говоря уже об обычных тренировочных советских) даже в нашей "деревне", появляются на Авито.
Сообщение изменено: petrak (07 октября 2015 - 11:10)
Новичок
Здорова, мужики) Дело значит такое: возникла мысль сделать олимпийский гриф, а вернее заказать его где-нибудь в токарной мастерской из стали 50ХФА (из такой, если я не ошибаюсь, в СССР делали). И возник у меня вопрос: стоит ли вообще заморачиваться? будет ли это дешевле, чем покупка того же от МБ Барбелл? И кстати, юзает кто-нибудь гриф от МБ Барбелл тот который с максимально допустимой нагрузкой 180кг? Какие впечатления? Держит ли он больше допустимого веса?
.
там прочность (сталь) нужна особая, это не просто болванку выточить на токарном станке. размеры нужны, точность обработки. возможно, потребуются такие операции, как полирование, насечка, термообработка. вряд ли кто-то сделает всё качественно не в заводских условиях. и уж точно не будет дешевле
