Апостол,угу...у меня тайваньский ХФ)))

[Апостол]

у меня такой http://lecoshop.ru/goods.php?id=758

[Rund]

Леко)))У нас их "заводик" есть))
Правда грифов таких нет))
Не пытался гриф самостоятельно изготовить?

[Апостол]

Не пытался гриф самостоятельно изготовить?

делал... только большого диаметра 6 см... 28 кг получилось сие бревно)... а простой даже пытаться не буду... слишко серьёзно это всё, веса рабочие в тройке за сто... посему опасно с самопалом...

[Rund]

))Да ладно тебе у меня круг 25 мм прогнулся под 90 кг)))
Точнее не прогнулся,а деформировался чуть-чуть(кругу 25 лет) ))
Ты думаешь...что при цене 1700 рублей их грифы из "сверх" стали изготавливаются,или же проверяются на прочность))?
Обычный круг 30 мм..обрабатывается и хромируется

[RONIN]

можно и носки себе вязать и кофточки, ещо хлеб свой вкуснее гвороят и овощи вырощенные самим

Я себе все тренажеры в зал сделал сам.И сейчас выпускаю их на продажу.

[Апостол]

Ты думаешь...что при цене 1700 рублей их грифы из "сверх" стали изготавливаются,или же проверяются на прочность))?

да я так думаю)... думаю что сталь там все равно не сырец... ну конечно не "олимпийка", но все равно покрепше чем обычный круг... повторюсь, с грифами не шутят... поломаться на раз-два можно... вот когда погну свой)... закажу более прочный))

[santilo76]

RONIN Я видел фото твоих тренажеров, по сравнению с ширпотребными, выглядят очень надежно. Открывай фабрику.

[Кандид]

у меня гриф 30см. из 45-той стали, очень крепкий - 170 держит без прогибов. Гриф заказывал чуваку, он на заводе выточил, обошелся в 15 у.е. , по виду не отличить от заводского.

[RONIN]

RONIN Я видел фото твоих тренажеров, по сравнению с ширпотребными, выглядят очень надежно. Открывай фабрику.

Уже открыл)))

[totoro]

Парни,очень нравится то,что вы делаете своими руками,сам подумываю начать со временем делать тренажеры для себя. У нас свой токарный цех,да и сварочный аппарат есть.
Единственное,что считаю необходимым для своего зала-это иметь заводские олимпийские грифы. Но отец уверяет,что можно и самим сделать. Просьба кто разбирается в этом,ответьте,из какой стали делаются олимпийские грифы? И подойдет ли для его изготовления 10 ХГС ?

[santilo76]

покопайся в теме, здесь все есть

[totoro]

покопайся в теме, здесь все есть

Читал ,не нашел. Может не заметил..поэтому и решил спросить.

Производственные стороны вот такой трэп-штанги тоже интересуют,если кто может подсказать нюансы

[Апостол]

totoro

Единственное,что считаю необходимым для своего зала-это иметь заводские олимпийские грифы.

правильно, вот здесь не стоит экономить и применять самопал... насмотрелся я на гнутые самопальные грифы в спортазалах родины)... если только на производстве как у RONIN а делать... кстати у него и спроси... в личке)
по треп-грифу... нужен толстостенный профиль и пруты на 30 для ручек... слабое место обычно место соединения трубы для дисков с корпусом грифа и рукоятки, хорошо надо проваривать места соединений деталей... особого смысла в применении треп-грифа не вижу... себе делал, пользовал пару месяцев... перешёл на штангу... теперь гриф пылится в углу

У нас свой токарный цех,да и сварочный аппарат есть.

так ваще лафа! что хошь можно делать... я изготавливаю считай на коленке)... удачи

[totoro]

правильно, вот здесь не стоит экономить и применять самопал

так ваще лафа! что хошь можно делать... я изготавливаю считай на коленке)... удачи

Так вот и я задумался,может реально сделать самим гриф...тем более,что отец токарь-расточник с большим стажем,а в нашем цеху работают токари 6 разряда. Думаю стоит попробовать

[Апостол]

totoro можешь попробовать, но на большие веса (под 200) не стал бы применять все же...

[totoro]

totoro можешь попробовать, но на большие веса (под 200) не стал бы применять все же...

Ну попробуем сделать. проверим как держит нагрузку. Только нужны точные размеры и узнать как крепятся "трубы" для блинов с грифом...
http://www.helpsport...p?productID=364

[Rund]

Не в целях рекламы,На Спорт-Базе чертеж Трэпа есть,там из круга он..можно за основу взять проф трубу 50*50*3
Если в проф вставляешь круг(навесная зона для блинов),то он должен проходить через обе стенки и завариваться с 2х сторон + на всей конструкции можно наварить ребер жесткости...и тогда твой Трэп вытянет и 300 кг+))
Если токарь отец то сам бог велел тебе штамповать олимпийки,для начала попробуй без подшипников сделать...и протестить на прочность
PS Строение втулки там то же есть..за основу 220 см бири

Сообщение изменено: Rund (15 апреля 2011 - 05:35)

[Rund]

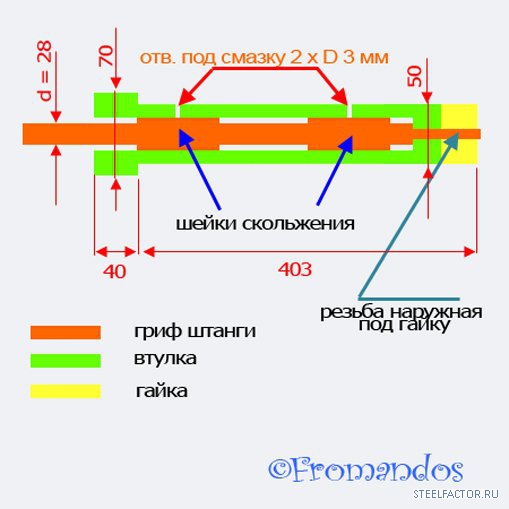

Хм,исправить сообщение не могу,ну да ладно...в целях уклонения от лишних телодвижений кидаю строение втулок

Миниатюры

•

Сообщение изменено: Rund (15 апреля 2011 - 05:40)

[totoro]

Если токарь отец то сам бог велел тебе штамповать олимпийки,для начала попробуй без подшипников сделать...и протестить на прочность rolleyes.gif
PS Строение втулки там то же есть..за основу 220 см бири

То есть выточить гриф из цельного прутка? Во всю длину?

Хм,исправить сообщение не могу,ну да ладно...в целях уклонения от лишних телодвижений кидаю строение втулок threaten.gif

Спасибо за схему!!! Вот только не пойму как держится втулка на грифе??

[Rund]

)))Я ж кинул фотку...прут возьми 30 мм.....шейки скольжения не делай,а просто через отверстия смаж гриф хорошим солидолом,вертеться он будет как милинький))проверял.
Посмотри внимательно,на конце идет сужение грифа,он проходит через втулку и фиксируется гайкой)
1)Тобеж в начале и по всей длине в втулке овтерстие 31-32 мм,а под конец(за 2-3 см) оно сужается к примеру до 20 мм
2)Ты продеваешь через втулку прут,то же на конце суженый и фиксируешь гайкой))

Примерно так,понял?

Сообщение изменено: Rund (15 апреля 2011 - 05:57)

[totoro]

)))Я ж кинул фотку...прут возьми 30 мм.....шейки скольжения не делай,а просто через отверстия смаж гриф хорошим солидолом,вертеться он будет как милинький))проверял.
Посмотри внимательно,на конце идет сужение грифа,он проходит через втулку и фиксируется гайкой)
1)Тобеж в начале и по всей длине в втулке овтерстие 31-32 мм,а под конец(за 2-3 см) оно сужается к примеру до 20 мм
2)Ты продеваешь через втулку прут,то же на конце суженый и фиксируешь гайкой))

Всё понял! Спасибо большое! Осталось взяться за осуществление

[Rund]

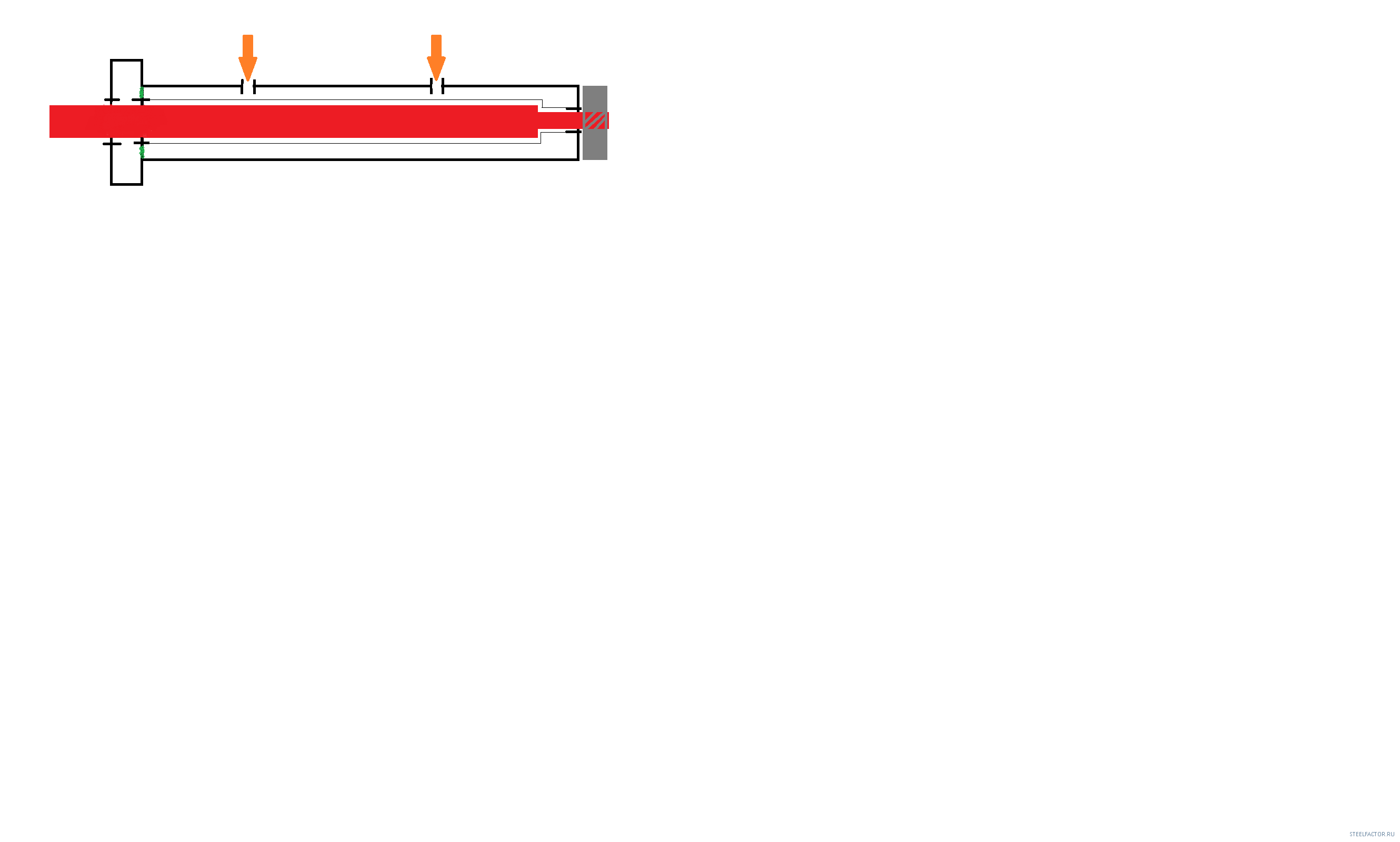

Вот я подробнее нарисовал,как бы делал я (1 из вариантов)
Зеленым-это сварка))

Миниатюры

•

[totoro]

Вот я подробнее нарисовал,как бы делал я (1 из вариантов) rolleyes.gif
Зеленым-это сварка))

Только что поговорил на эту тему с отцом. Сказал,чтоб точные замеры ему дал,остальное сделают,метал тоже найдется...вроде из которого пружины делают. Еще где-то оказывается остались блины,которые делал брат общим весом в 90 кг не сверленные по центру
Rund,тебе вообще спасибо! Этот чертеж даже проще. А какое там расстояние между грифом и стенками втулки? 1мм? Втулку я так понимаю можно сделать и из любого металла...а то у нас как раз завалялись прутки 50см в цеху..там металл вроде нержавейка. Кстати,штангу хромировать тоже надо? А то такая возможность тоже есть

[Rund]

Расстояние между втулкой и прутком 1 мм,с головой хватит))
Если есть возможность,то хромируй)втулки из любой стали))а то там же постоянное трение будет между прутком и втулкой.
Спроси у отца,он дока в этом деле....))
Прутки 50 см?Может 50 мм?

Сообщение изменено: Rund (16 апреля 2011 - 12:27)

[totoro]

Прутки 50 см?Может 50 мм? confused_1.gif

Точно! Очепятка

[Rund]

Хо)))мне бы так,прутки "валяются" по 50 мм....тут с трудом 10 мм нахожу в гараже)))
Все остальное приходится покупать

[c.a.t.]

Думаю вот такое ещё сделать. Просто лавку тягать лом, а так стулку с углом. от 30 до 90 к примеру. Идея на рисунке. Для жима гантелей, и на бицепс под углом лёжа.

Сообщение изменено: c.a.t. (16 апреля 2011 - 09:24)

[Апостол]

totoro счастливчик!... у тебя самоделковский рай на работе)... я рыщу по округе в поисках материала... в инете смотрю что по чём)... а тут "валяются"... повезло

c.a.t. тема... но всёж лучше что бы в лавку тож раскладывалась в коротенькую... иногда надо ... тем более технически несложно...

Сообщение изменено: Апостол (16 апреля 2011 - 09:32)

[totoro]

Хо)))мне бы так,прутки "валяются" по 50 мм....тут с трудом 10 мм нахожу в гараже)))
Все остальное приходится покупать censored.gif

totoro счастливчик!... у тебя самоделковский рай на работе)... я рыщу по округе в поисках материала... в инете смотрю что по чём)... а тут "валяются"... повезло

Ну так это не халявный материал...купленный..у нас свое производство,а для тренажеров и штанг металл будет почти халявный)))но это уже другая история))
щас пока отец в отпуске штангу врядли получиться сделать,в принципе все размеры уже есть благодаря Rund...вот еще насчет гантелей поговорил с отцом,говорит можно сделать из болванок блины,или можно отдать на заливку. Какой вариант лучше??
